為建設資源節約型、環境友好型社會，推進美麗中國建設，改善生態環境，通過科技創新實現電站的綠色環保運行，推廣節能環保裝備的應用，保障可持續發展。

電站增設河道生態流量在線監測設施，基于水電站攔河設施下游河段生態環境對水量的動態需求，結合上游來水的頻率及數量的考慮，統籌確定合理的生態流量，實現河流水量生態調度，保障河道生態下泄流量。

一、水電站生態流量監測系統組成

在水電站生態流量下泄處安裝流量監測儀表、圖像（視頻）監測設備，另安裝數據采集傳輸終端，將數據實時傳輸至監控中心。7*24小時監測下泄流量能否達到生態核準流量。

“生態流量在線監測”是重要的長效監督、管理手段、為主管部門隨時掌握各水電站的流量下泄情況，保障下游河流的生態用水需求發揮著重要作用。

為保護河流生態環境，推動水資源科學、合理、有序開發和可持續利用，各地水利和環保部門相繼出臺措施，對不滿足生態流量下泄要求的水電站責令整改或掛牌督辦。

基于生態流量監測的環境狀態，一般采用明渠流量監測方法，安裝明渠流量計采集水位換算流量數據。

系統組成：

系統由以下幾個方面組成：

水位流量：雷達流量計（包含雷達流速儀和雷達水位計）（非接觸式）

圖像視頻：用于拍攝下泄口或者是流量計安裝處的視頻圖像，通過4G網絡將數據傳輸至服務器遠端可以查看。

供電系統：用于給整套系統進行供電、根據現場環境可以選擇太陽能供電或者市電供電。

通信設備：可以通過遙測終端機將采集到傳感器數據通過GPRS發送至云端。

數據查看：數據可以通過遙測終端機發送至數據服務器、用戶可以通過云平臺或者手機瀏覽器遠程查看數據，數據也可以發送至相應監管部門的服務器。

主要設備參數

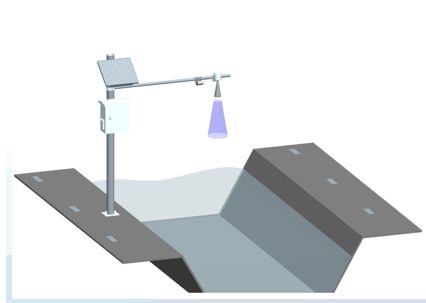

1、非接觸雷達流量計

雷達流速儀產品特點：

◆防水、防結露、防雷設計，適用于各種野外環境；

◆進口平面微帶雷達非接觸式測量，不受氣候、泥沙及漂浮物影響。

◆能夠適應復制情況，不受高水位、垃圾、淤泥、植被等影響；

◆快速精確測量，數據輸出穩定，且適用于洪水期高流速環境；

◆測量運行和休眠模式相結合；

◆雷達運行和休眠模式相結合；

◆雷達發射波束角小，準確度高，不易受外界影響；

◆結構小巧，功耗低，安裝方便、易維護；

◆配套控制器遠傳設備，可輕松對接現有水文遙測系統；

◆寬輸入電壓范圍，適合太陽能電池供電；

◆擁有渠道流速模型，測量精度更高。

技術參數：

測量范圍：0.01-20m/s

測量精度：±0.01m/s

雷達垂直傾斜角修正：自動修正

流速方向識別：雙向

雷達頻率：24GHz

有效距離：0-40m

供電范圍：12VDC

輸出接口：RS485

功耗：<1w

工作溫度：-10-60℃

存儲溫度：-20-70℃

相當濕度：0-95%RH

防護等級：IP67

雷達水位計

技術參數：

測量范圍：30m或70m

精度：±3mm

頻率范圍：26GHz

供電電壓：6-24V

信號輸出：RS485 Modbus

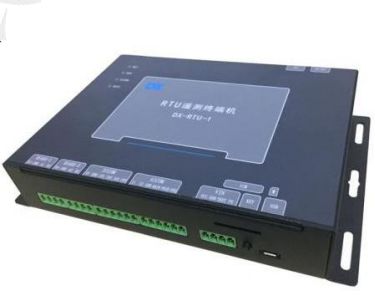

遙測終端機

產品特點：

◆通信功能：支持GPRS，短消息，衛星，433，以太網等多種通信方式。

◆工作模式：支持實時在線以及定時喚醒等工作方式。

◆采集功能：水位，雨量，溫濕度，水文，流速，流量，風速風向，閘位，電池電壓等數據，其它傳感可定制。

◆圖片抓拍功能：支持4個工業相機抓拍上傳。

◆遠程管理功能：支持遠程配置，遠程升級，遠程重啟等遠程維護功能。

◆報警功能：水位雨量，門限報警。

◆存儲功能：自帶flash存儲以及TF卡，可永久存儲歷史數據，掉電不丟失。

◆本地配置：本地支持USB以及WIFI配置，數據查詢，歷史數據導出。

◆支持多個3中心，可實現”一包多投“功能

◆支持256GB容量TF卡，可作為海量數據存儲器使用。

◆寬電壓設計，具有反接保護和短路保護功能。

◆所有輸入輸出端口采用抗雷擊設計，可省缺外置防雷保護模塊。

◆支持主備信道切換，以及GPRS短信同時上報（短信內容格式可定制）。

◆安全報警功能：支持柜門開啟報警

技術參數：

◆硬件配置：2路RS485接口，1路TTL串口（可用作IO接口，外接單總線溫濕度傳感器，控制繼電器等），SDI接口，1路脈沖輸入接口，1路脈沖雨量計接口，2路模擬量4-20mA接口，1路以太網接口（可外接多種轉換模塊），2路12V可控電源輸出，1路5V可控電源輸出。

存儲容量;16M,支持最大256GTF卡。

◆供電電壓：6-24V.

◆功耗：待機電流<1Ma(12V).

◆工作電流<6Ma(12v).

◆工作環境：溫度-30∽60℃，濕度：<95%(無凝露）

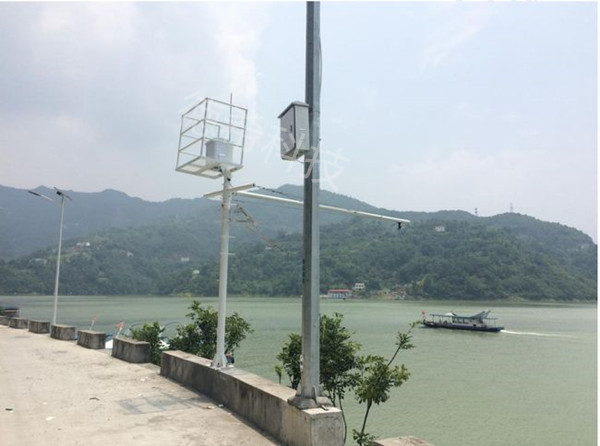

安裝案例

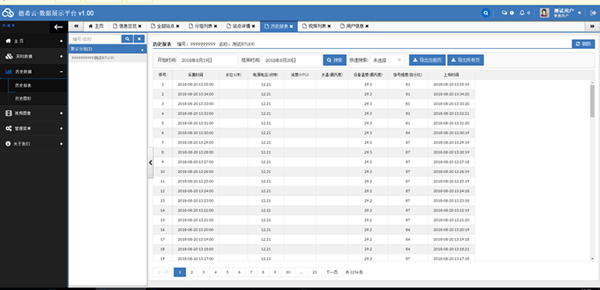

徳希云數據展示平臺：主要用于展示各個站點得水位、流速、流量等信息。

其功能為：站點得管理，全部站點實時數據得查看，單個站點得實時數據、歷史數據、報表、曲線、歷史數據導出、歷史曲線得導出。該平臺可以免費使用，如需自建平臺可以對數據進行解析。遙測終端機支持的協議是SL651-2014水文通訊或者JSON格式，也可以按照制定協議上傳至上級平臺。
