河流是一個完整的連續體，上下游、左右岸構成一個完整的體系，連通性是評判河道或綴塊區域空間連續性的依據。高度連通性的河流對物質和能量的循環流動以及動物和植物的運動等非常重要。從橫向上講，河流寬度指橫跨河流及其臨近的植被覆蓋地帶的橫向距離。影響寬度的因素有：邊緣條件、群落構成、環境梯度以及能夠影響臨近生態系統的擾亂活動（包括人為活動）。連通性和寬度構成了河流生態系統的重要結構特征。

本文主要是針對河流生態監測提出一整套的監測項目，涉及到的產品主要是雷達流量計。

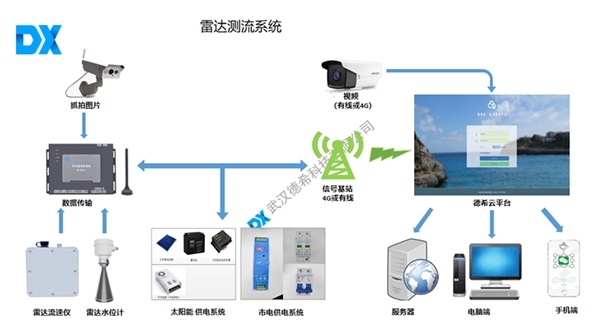

1、雷達流量計：該探頭可同時測量水位、流速、流量、水溫。

2、遙測終端機：該遙測終端機主要功能是將各個測量點的流速流量信息進行匯總計算，通過GPRS無線網絡發送到服務器，可以通過平臺查看實時的水位、流量信息。

3、太陽能電池板和蓄電池：主要用于傳感器探頭和遙測終端機供電，一般采用38AH/12V蓄電池和40W太陽能電池板供電，默認5分鐘采集一次。

4、鍍鋅鋼管：用于線纜走線。

5、設備機箱：用于放置控制器、電池、充電器、信號防雷器等。

6、安裝支架：用于將流量計探頭固定于渠道內部。

一、安裝要求

設備安裝方式采用野外一體化機架和不銹鋼機箱方式，在機架直立桿腰部合適高度安裝機箱、通訊天線等模塊，機箱要求能可靠鎖住，通訊模塊天線等能合理、牢固地安裝在機架上，太陽能板避免高大建筑物或樹木遮擋。各安裝點能在水平和垂直方向具備一定的調節能力，避免安裝設備的相互干擾和遮擋。

將RTU、通訊模塊、數據轉換模塊等規范集成在一體化不銹鋼機箱內，并且要求安裝牢固，箱內各線纜采用線槽布置，線纜頭采用接線端子壓接。

◆機箱采用不銹鋼材料制作，一體化機架可采用鍍鋅管或不銹鋼材質。

◆一體化機架和機箱外觀應美觀、大方、比例適當，表面光潔，焊接部分不能有夾渣、氣孔等缺陷，機箱上應該有標明為防汛設備或同類信息的警示標識。

◆一體化機架、機箱、天線、雨量筒等部件金屬外殼需要形成等電位體，終通過機架接到保護地網上。

◆機架、機箱和其他部件采用不銹鋼材質連接件、緊固件進行連接和緊固，各種外露的線纜采用不銹鋼包塑波紋管保護。

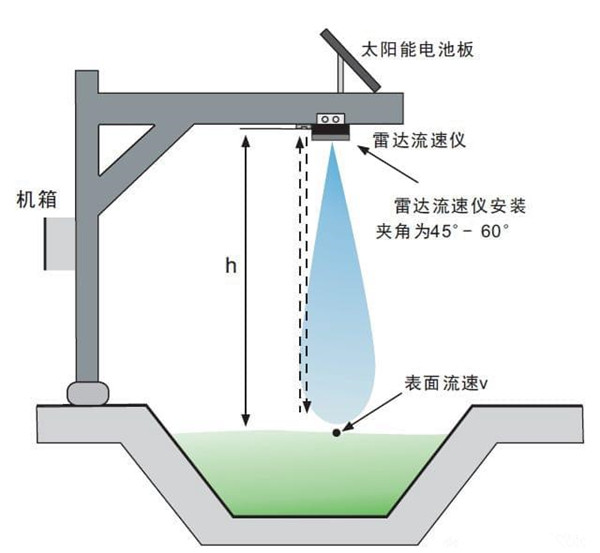

◆現場安裝可借助于橋梁，支架等現有的建筑基礎，但必須保證流量計水平安裝，即雷達流量計的水位探頭雷達波發射方向垂直于水流方向，雷達流量計的流速探頭雷達波發射方向與水流方向夾角約35°（與垂直方向的夾角為55°）。流速儀的安裝應保證流速探頭雷達波發射方向與水流方向夾角約35°（與垂直方向的夾角約55°）。

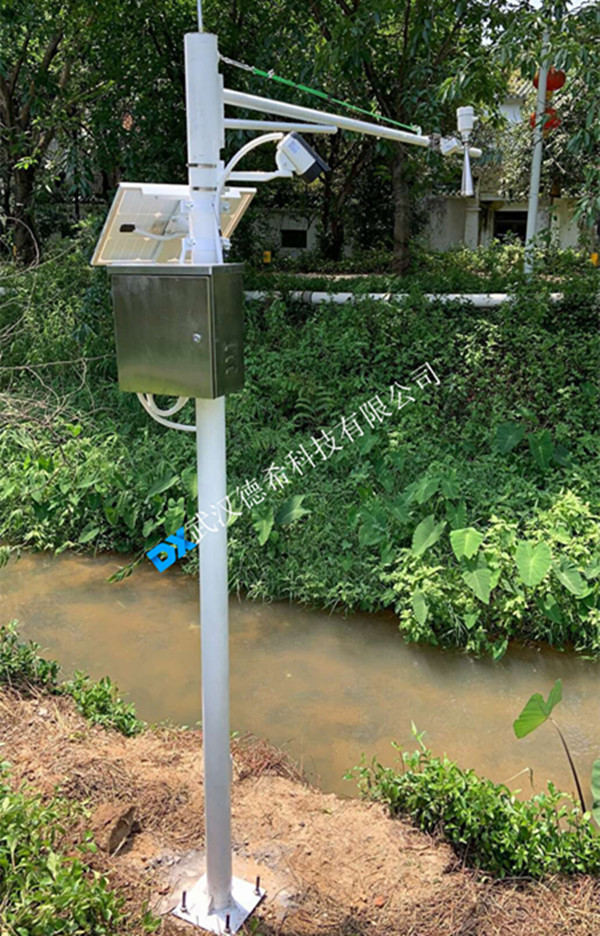

安裝案例：
