一、概述

城市雨污水泵站是城市排污排澇系統的主要部分，擔負著收集城市生活和生產污水，并及時排放的任務，是保證城市正常運轉的生命線。但是因為城市的特殊性，各個泵站排放點無規則的分布于整個城市的各個角落，管控起來非常不便。因此，城市雨污水控制系統需要一個遠程集中監控平臺。泵站遠程監控系統是人機對話的平臺，是一個反映城市現場實時信息，執行和控制過程及反饋結果的顯示系統。系統的成功與否，軟件平臺至關重要。實現泵站遠程控制系統的目的是達到泵站增效減員的效果，達成市政設施的信息化管理。

二、系統拓撲圖

總體拓撲圖包括市政管理處監控調度中心網絡拓撲圖、泵站控制系統拓撲圖和泵站視頻監視系統拓撲圖。

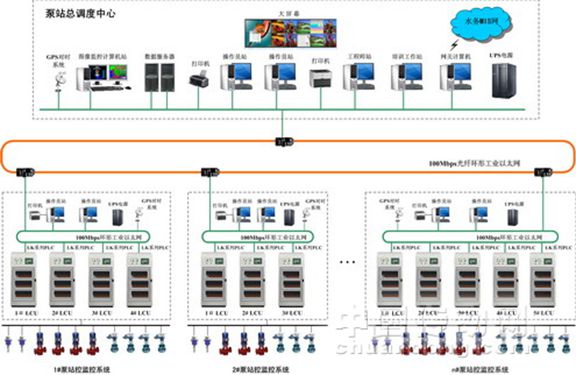

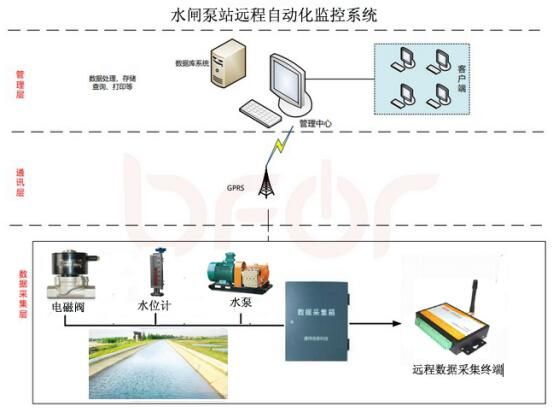

系統網絡拓撲圖

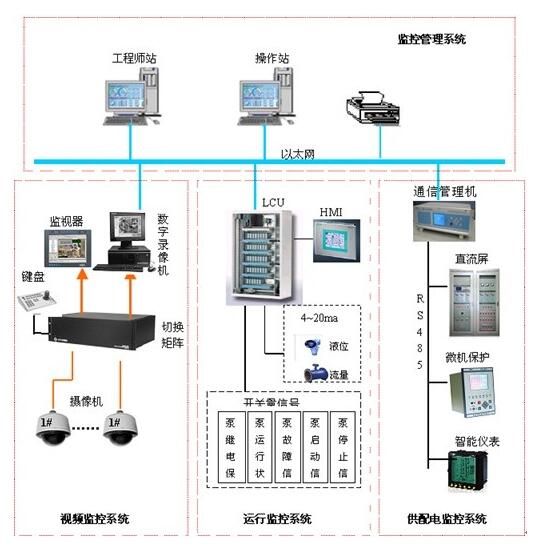

泵站現場控制系統

數據采集結構圖

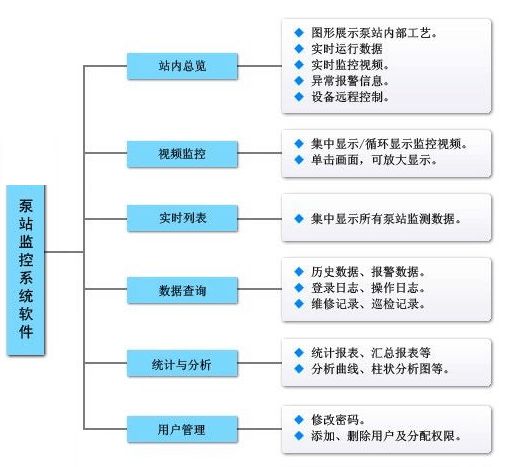

組態軟件層狀結構

三、系統功能

1、泵站遠程控制系統

1） 模擬泵站設備工作流程的組態軟件系統；

2） 通過組態軟件對泵站設備直接進行遠程控制,并反饋控制結果;

3） 實現泵站設備運行信息、報警信息的實時顯示并將報警信息分級以手機短信的形式上報各級管理人員。

2、視頻監視系統

實時監視泵站重要位置的設備視頻圖像，并對圖像進行保存，以便事后調閱。實現對現場設備的監視管理功能。

四、雨污水泵站遠程監控系統的結構：

第一部分——控制中心：

泵站遠程控制管理中心網絡及軟、硬件建設。

第二部分——網絡傳輸：

各泵站到市政管理處的網絡數據傳輸。1）租用廣電的專線。2）申請專用網絡。

第三部分——數據采集：

1）泵站終端控制系統：安裝泵站終端控制系統對泵站現場的設備運行狀態進行采集并接受來自管理處的控制命令，實現對設備的遠程控制。

2) 硬盤錄像機：在各個泵站的控制中心安裝硬盤錄像機，對泵站重要監視點的視頻圖像進行采集和存儲。

第四部分——數據前端采集及控制設備

? 水位計

? 雨量計

? 多功能交采表、保護裝置、電度表

? 攝像頭

? 電控柜
