一、應用場景

（1）市區低洼地段：雨量、視頻、積水深度、積水面積、可見度監測；

（2）泄洪道：流速、流量、水位監測；

（3）排水口：流速、流量監測。

二、需求分析

    城市排水管網系統是重要的城市基礎設施,也是城市水污染防治和城市排漬防澇的骨干工程,對消除和減少城市道路積水,合流制管道溢流等內澇災害發揮著重要的安全保障作用.建立城市排水管網系統模型的目的是模擬或預測系統中各部分的水流狀況,以便對排水系統進行管理和控制。

    在城市中的下穿隧道，以及低洼路段設置LED顯示屏，能夠簡單明了的提醒路人注意水位安全，并能將數據傳回智慧城市平臺，為城市防汛提供數據支撐。

三、系統組成

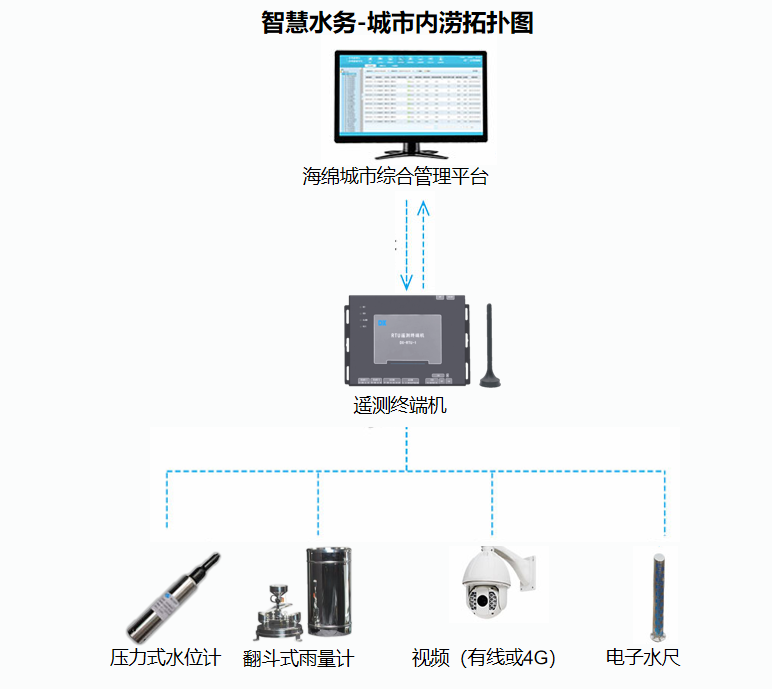

3.1 系統拓撲圖

3.2 硬件系統

四、系統特點

? 具有在線采集和安全監測管理分析兩個模塊，安全監測管理分析模塊具備基礎資料管理、各項監測內容實時顯示發布、圖形報表制作、數據分析、綜合預警等功能。其中數據分析部分。包括各項監測內容趨勢分析、綜合歷史數據分析等內容；

? 多級管理平臺工作模式，可實現防汛積水安全監測信息在監測中心站、多級管理與信息共享；

? 實時顯示各個監測點的監測數據，并可以圖表等形式直觀顯示各項監測、監控信息數據的歷史變化過程及當前狀態；

? 設置預警參數，能及時發出預警信息（聲音報警、系統動畫閃爍警報、短信預警）；

? 具有遠程登錄、遠程訪問、遠程管理、遠程控制和運行軟件遠程維護功能；

? 歷史報警記錄查詢:報警類型、區域名稱、報警時間，報警期間最大值及時刻、每次報警期間的坐標及時刻及時間；

? 中心站應對每個系統采集數據或報警數據進行存儲備份；

? 數據自動采集功能；

? 雨量監測功能；

? 水位監測功能；

? 流量監測功能；

? 視頻監控功能；

? LED大屏展示功能。

五、相關產品技術參數

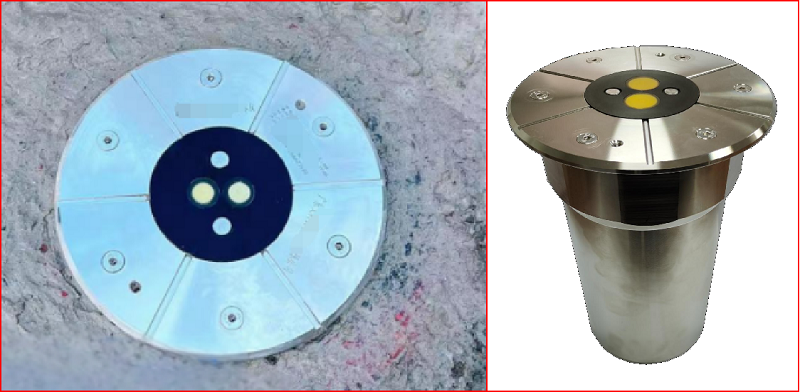

地埋式路面檢測儀（一體式地埋隱形安裝）

★內置電池供電、太陽能及充電系統

★內置超聲、電導率、壓力、溫度

★內置 LoRa、NB-iot、4G（全網通）

★具有數字濾波和回波識別功能

★信號穿透能夠穿透 2m 以上的路面積水

★待機電流小于 3uA，測量電流小于 30mA

★待機時長無積水情況下 10 年以上

★支持微功耗休眠工作模式

★能在 1m 深的水下連續運行 365 天以上

★超聲量程：1m、2m、3m、5m

★壓力量程：3m、5m、8m、10m

★超聲最低水位：<0.005~0.03m（因量程而不同）

★水位分辨率：1mm  超聲準確度：±1mm~0.15%F.S

★顯示：OLED 中英文自發光  數字輸出：RS485

★無線傳輸：NB-iot（標配）、LoRa、4G（全網通）

★內供鋰電池：3.7V/57Ah、使用年限：30 分鐘上傳一次/5 年

★內置鋰電池（太陽能）：3.7V/30Ah、使用年限：5 分鐘上傳一次/N 年

★外供電：3.7~32VDC   安裝方式：地埋式

★安裝接口：圓孔直徑 125mm、圓孔深度 205mm。

★外殼材質：304 不銹鋼 防護等級：IP68

★工作環境：-20~65℃、-0.1~0.2MPa

★儲存濕度： ≤80%RH 無結露

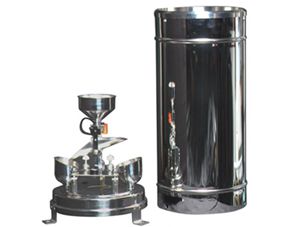

翻斗式雨量計

雨量計筒直徑 Φ200mm

分辨率 0.2mm/0.5mm（可選）

刃口銳角 40°～45°

輸出方式 脈沖型

工作溫度 0～50℃

工作濕度 <95%(40℃)

儲存溫度 -40～125°C

儲存濕度 ＜80%（無凝結）

測量準確度 ≤±2%

雨強范圍 0mm～4mm/min

允許通過最大雨強8mm/min

承受電壓 ≤100V

承受電流 ≤0.5A

壓力式水位計

1. 水位范圍：0-10m...0-200m

2. 測量精度：±0.1%FS

3. 分辨率：1mm

4. 溫度測量精度：±0.2℃（0-70℃）

5. 溫度分辨率：0.01℃

6. 補償溫度：0-50℃

7. 供電電壓：12V DC

8. 輸出接口：RS485Modbus

9. 過載能力：2*FS

10. 長期穩定性：＜0.1%FS/年  殼體材質：不銹鋼316L       電纜材質：聚氨酯

11. 電纜規格：7.6mm

12. 防護等級：IP68

14 工作溫度：-10-80℃

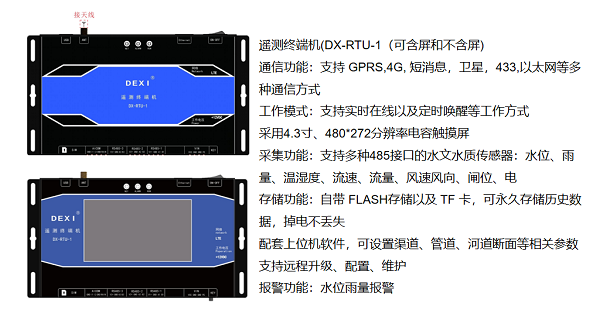

遙測終端機

1. 硬件接口：2路RS485接口，3路.開關量輸入，2路4-20mA模擬量輸入，1路USB接口，1路以太網接口 。

2. 傳輸方式：支持GPRS、GSM、有線以太網數據傳輸。

3. 傳輸間隔：可設置（默認5分鐘） 采集間隔：可設置（默認五分鐘）

4.傳感器類型：水位計，流量計，水質傳感器，氣象傳感器等

5. 流量計算方式：流速水位換算流量、閘位水位換算流量、固定堰槽換算流量

6.存儲容量：內置16FLASH 和512M  TF存儲卡，最大可支持256G TF卡，一分鐘存儲一條數據?？纱鎯Σ簧儆?年。

7. 供電電壓：9-24V

8. 待機電流：＜2mA 12VDC

9. 工作電流：＜10mA 12VDC （不含傳感器）

10. 數據導出方式 ：USB本地導出或者遠程平臺導出。  數據補發：設備沒有信號或者掉線可以緩存補發至少3個月的數據。

11. 中心站：同時向多個中心站和端口發送數據，默認支持3個中心站，每個中心站不少于3個端口。

12. 外形尺寸：176×113×32mm

13. 工作溫度：-30-65℃

14. 物聯網卡含3年流量，每月100M流量，3年后客戶自行充值

15.3米吸盤天線 1根

16.1米數據線 1根

六、徳希云平臺

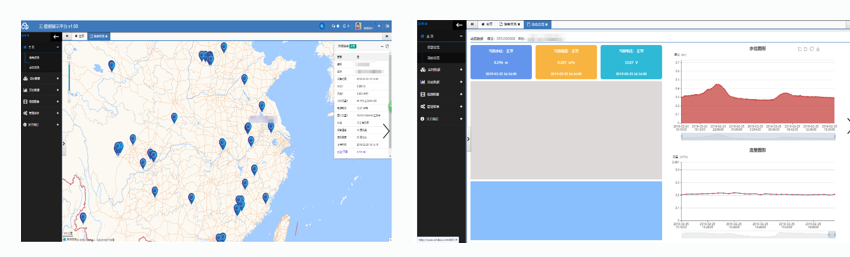

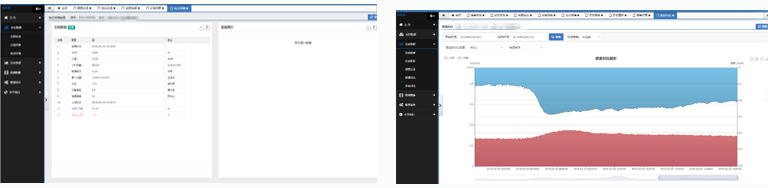

德希云數據展示平臺：主要用于展示各個站點的水位、流速、流量等信息。其功能為：站點的管理，全部站點實時數據的查看，單個站點的實時數據、歷史數據、報表、曲線、歷史數據導出、歷史曲線的導出。該平臺可以免費使用，如需自建平臺可以對數據進行解析。遙測終端機支持的協議是SL651-2014 水文通訊規約。

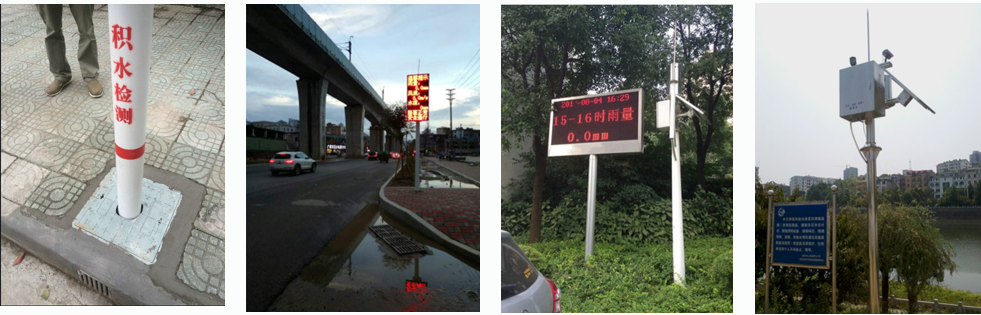

七、應用效果
