雷達流量計在灌區信息化的應用
來源:admin 瀏覽量: 發布時間:2020-09-09 14:54:16
水利信息化是水利現代化的基礎和重要標志,同樣,我們也可以說,灌區信息化是灌區現代化的基礎和重要標志。
從上面我們可以看出,灌溉在為農業生產服務中發揮著重要的作用,要實現農業的現代化就必須實現灌區的現代化,“管理出效益"要充分發揮灌區的作用,管理是關鍵。灌區現代化首先是灌區管理的現代化,而要實現灌區管理的現代化,就要十分注意利用具有先進意義的實現手段和途徑,實現灌區管理所需的水情、農作物、工情等信息的采集、傳輸、存儲、處理與分析的現代化和自動化。這樣的實現手段和途徑是什么呢?是信息化,是以數字化、網絡化、智能化和可視化為主要特征的信息化。
黨中央、國務院十分重視信息化建設,中央提出大力推進國民經濟和社會信息化,認為這是覆蓋現代化建設全局的戰略舉措。要把工業化與信息化結合起來,以信息化帶動工業化,發揮后發優勢,實現生產力跨越式發展。
為了解決好新世紀水的問題,水利部制定的《全國水利發展”十五“計劃和到2010年規劃》中確定了調整治水思路、轉變治水方針的原則,要實現從工程水利向資源水利的轉變,從傳統水利向現代化水利、可持續發展水利轉變。在這個歷史性轉變過程中,水利信息化作為水利現代化的重要內容,是實現水資源科學管理、高效利用和有效保護的基礎和前提。
在這樣的大形勢下,灌區信息化面臨著難得的發展機遇,我們一定要抓住機遇,加快灌區信息化的發展步伐,為實現灌區現代化做出應有的貢獻。
本文主要介紹一種雷達流量計在灌區的應用。

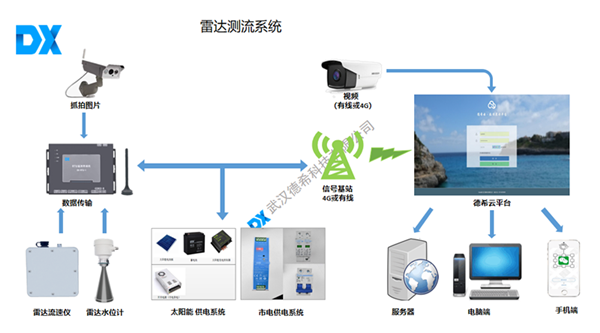

工作原理:產品包含以下傳感器:雷達流速儀和雷達水位計。
雷達流速儀用于測量流體流動的速度,雷達水位計用于測量水深通過測得的流速、水位及斷面尺寸,可求得斷面流量。
工作時向水面發生電磁波,電磁波遇到運動的水面會發生散射,并構成回波,由于接收到的回波頻率相對于發射頻率發生一定偏移,由多普勒頻率方程可求得水面流速,一個運動目標會在雷達傳感器產生一個低頻輸出信號。這個信號的頻率取決于移動速度,幅度取決于安裝的距離,反射率和運動目標的尺寸大小。多普勒頻率F和運動速度成正比關系。
2、雷達波灌區流量監測優勢
2.1非接觸測量免維護
生態流量的監測點可能位于水電站的出水渠道、水庫大壩的泄洪渠道或者天然河流的河道等。其現場工況復雜多變,在洪水期水中還可能會夾雜枯枝、碎石、所以接觸式的測流設備十分容易損壞,后期維護工作量巨大。而雷達流量計采用非接觸式測流方式,無需接觸水體,不宜損壞,可以實現免維護。
2.2全天候多維度監測
雷達流量計功耗級低,采用太陽能供電系統,可以實現7×24小時的全天候在線監測。一臺雷達流量計可以監測水體的流速、水位和流量3個指標,同時,擴展性強,可以進一步接入視頻、風速風向、水質、雨量等多種傳感設備進行多維度在線監測。
2.3安裝施工簡單
雷達流量計通過立桿或者橋梁安裝,無需下水作業,施工簡單,無論河流處于洪水期或者枯水期均可施工。
2.4工況適應性強
雷達流量計對于測量水深沒有要求,無論洪水期或枯水期均可穩定運行,流量計內部配有斷面描繪軟件,適用于多種現場工況的測量。

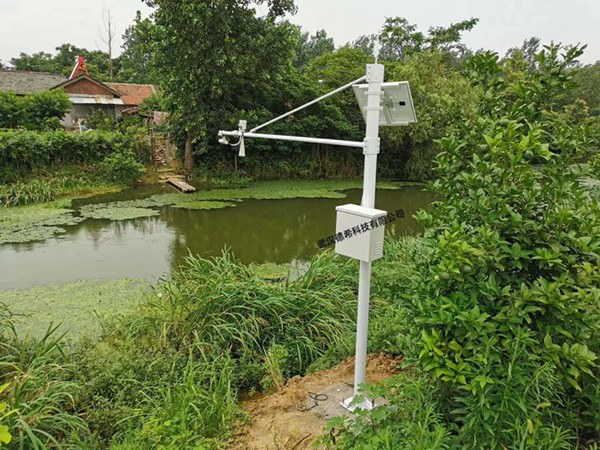

現場案例:
