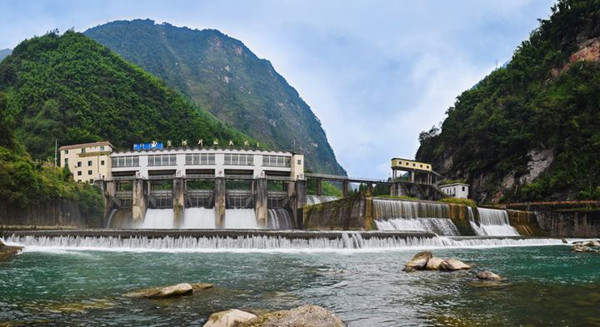

生態流量是指水流區域內保持生態環境所需要的水流流量。近年來，一些水電站因下泄生態流量不足造成部分河段減水、脫水甚至干涸，一定程度上影響了河流的正常生態功能和群眾的生產、生活。

為保障河湖生態用水，推進小水電綠色發展，維護河流健康生命，水利部發布了《水利部生態環境部關于加強長江經濟帶小水電站生態流量監管的通知》（水【2019】241號）。為做好小水電站生態流量監管平臺建設工作，水利部組織編制了《水利部辦公廳關于印發小水電站生態流量監管平臺技術指導意見的通知》（辦水電【2019】1378號）。

徳希智慧生態流量監測（生態流量在線監測）系統要求實時監測水電站下泄流量數據，視頻/圖像監控泄水口實況，將現場信息遠程傳輸至省級水利、環保監管平臺，實現實時監管和數據共享。

解決方案：

徳?？萍冀Y(jié)合水利部相關文件和100多個實際項目經驗（福建、云南、四川、湖南、重慶、山西、遼寧等省/直轄市的項目），進一步優化了智慧生態流量監測。

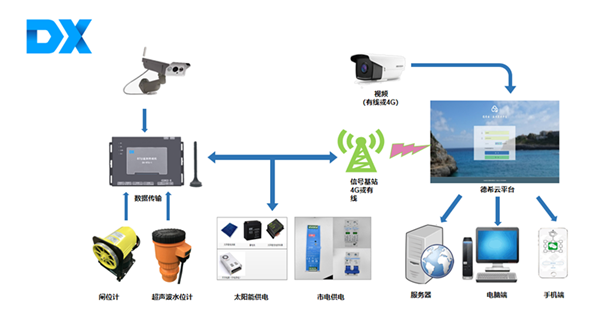

系統構成：

系統功能

實時監測下泄流量

生態流量監測終端DATA-9201，實時采集泄水口的測量儀表數據，直讀流量計或通過水位折算流量，并遠傳至監管中心。

還可擴展監測雨量、水質等

生態流量監測終端控制攝像頭/照相機，定時拍照、保存、推送圖像至監管中心，實時視頻監控，支持GB/T28181視頻傳輸協議。

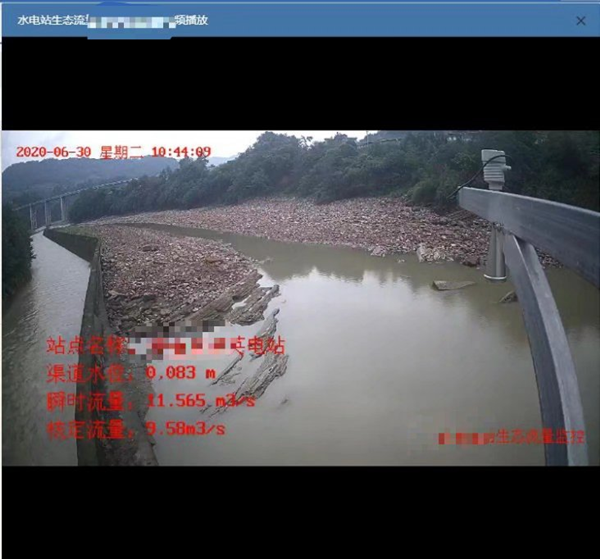

視頻/圖像上疊加實時流量數據

生態流量監測終端通過內部程序，為視頻/圖像疊加電站統計代碼、電站名稱、采樣時間、實時流量數據、核定流量等信息，遠傳至監管中心。

閘門開度下泄式：

平板門閘流量計算原理（標準SL537-2011水工建筑物與堰槽測流規范）：

通過對現場的下泄口閘前安裝超聲波水位計，閘門安裝閘位計測量閘門開度，按照SL537-2011水工建筑物與堰槽測流規范進行流量計算。

七、主要設備選型：

1、超聲波水位計

量程：5m

分辨率：3mm或1%

輸出信號：RS485

顯示方式：中文液晶顯示

探頭電纜：10米

供電范圍：24V或12V

2、閘位計

量程：10m

分辨率：0.5cm

環境溫度：-25℃～85℃

測量精度：±2cn或0.2%FS

3、遙測終端機

產品特點：

◆通信功能：支持GPRS，短消息，衛星，433，以太網等多種通信方式。

◆工作模式：支持實時在線以及定時喚醒等工作方式。

◆采集功能：水位，雨量，溫濕度，水文，流速，流量，風速風向，閘位，電池電壓等數據，其他傳感可定制。

◆圖片抓拍功能：支持4個工業相機抓拍上傳。

◆遠程管理功能：支持遠程配置，遠程升級，遠程重啟等遠程維護功能。

◆報警功能：水位雨量，門限報警。

◆存儲功能：自帶flash存儲以及TF卡，可永久存儲歷史數據，掉電不丟失。

◆本地配置：本地支持USB以及WIFI配置，數據查詢，歷史數據導出。

◆支持多3個中心，可實現“一包多投”功能

◆支持256GB容量TF卡，可作為海量數據存儲器使用。

◆寬電壓設計，具有反接保護和短路保護功能。

◆所有輸入輸出端口采用抗雷擊設計，可省缺外置防雷保護模塊。

◆支持主備信道切換，以及GPRS短信同時上報（短信內容格式可定制）。

◆安全報警功能：支持柜門開啟報警

技術參數：

◆硬件配置：2路RS485接口，1路TTL串口（可用作IO接口，外接單總線溫濕度傳感器，控制繼電器等），SDI接口，1路IO接口，1路脈沖輸入接口，1路脈沖雨量計接口，2路模擬量4-20mA接口，1路以太網接口（可外接多種轉換模塊），2路12V可控電源輸出，1路5V可控電源輸出。

◆存儲容量：16M，支持256GTF卡。

◆供電電壓：6-24V

◆功耗：待機電流∠1mA(12V).

◆工作電流∠6mA(12v).

◆工作環境：溫度-30℃～60℃，濕度：∠95%（無凝露）。

4、4G攝像頭

分辨率：H.264 130萬  960P

鏡頭：標配6mm鏡頭  視角約70°15米 可換3.6 8 16 25mm 鏡頭

夜視距離：2個點陣激光燈  紅外距離5-80米

TF卡存儲錄像：最大支持32G

網絡制式：聯通+移動+電信4G全網通

有線網絡：1個10/100M網口

5、RS485轉以太網模塊

端口數：1

供電：12V

以太網速率：10/100Mbps

工作溫度：-25～75℃

功耗：∠1W

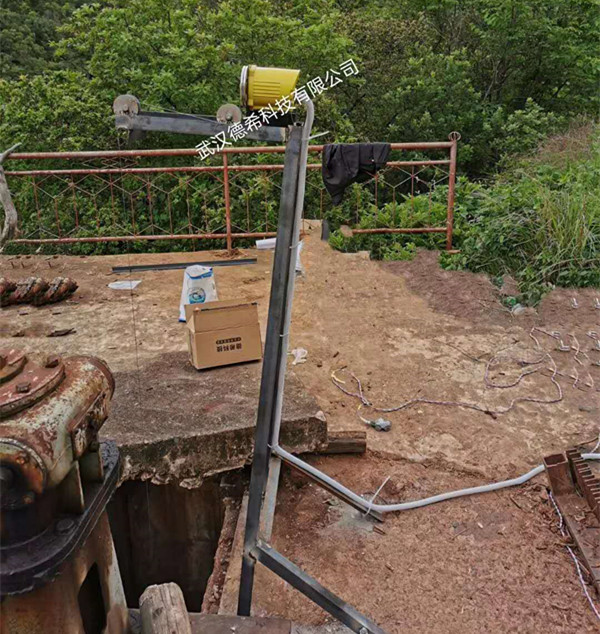

八、安裝方式：

九、軟件平臺：

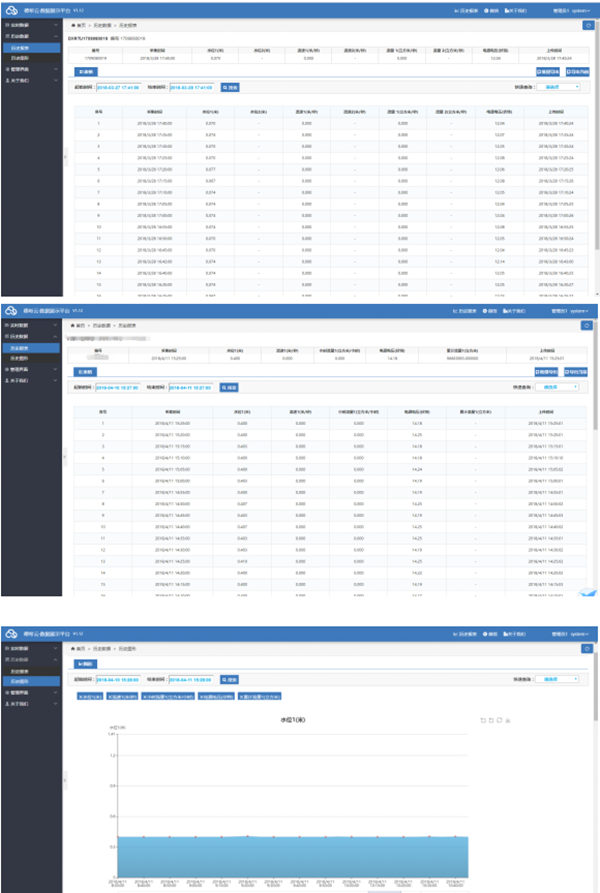

徳希云數據展示平臺：主要用于展示各個站點的水位、流速、流量等信息。其功能為：站點的管理，全部站點實時數據的查看，單個站點的實時數據、歷史數據、報表、曲線、歷史數據導出、歷史曲線的導出。該平臺可以免費使用，如需自建平臺可以對數據進行解析。遙測終端機支持的協議式SL651-2014水文通訊規約或者JSON格式，也可以按照指定協議上傳至上級平臺。
