“灌區量水”是節約灌溉用水、提高灌溉質量和灌溉效率的有力措施，是實行計劃用水和準確飲水、輸水和配水的重要手段。灌區量水雖然不是直接的節水措施，但它是灌區農業用水合理分配、采取高效節水措施的前提性工作。農業灌區量水工作的全面推廣勢在必行。

通過軟、硬件產品的集成和信息采集、傳輸、處理、發布等多項技術的綜合運用。構建一套面向農業灌區取用水量的自動監測、預警及信息發布系統。

形象、直觀地為管理部門提供灌渠實時流量查詢、報表管理等服務，確保管理人員迅速、及時、準確地掌握灌溉的流量、雨量信息，為農田水利管理工作提供有效支撐，提升農田水利信息化水平。

常規的幾種測流形式：

1、流速面積法

通過各種流速傳感器將渠道的平均流速V測量出來，然后通過水位和渠道的形態換算出過流面積S，利用平均流速乘以過流面積即可計算出相應的流量。

2、平均流速公式法

求明渠水流的平均流速的公式有很多，其中典型公式有謝才公式和曼寧公式，流速公式法是通過測量水面的坡度，預估粗糙程度，結合水流截面的形態，利用謝才公式和曼寧公式計算出平均流速，再計算出流量的。

3、水位流量曲線法

利用水位流量曲線的對應關系，測量水位就可以求出流量。初次使用時需使用其他設備對水位流量進行校準。

4、量水堰槽法

量水堰槽法是利用修建固定的堰槽，利用水位直接換算出流量的，常用的堰槽有三角堰、矩形堰、梯形堰、巴歇爾槽等。

本文主要是針對說明4種方法中的是流速面積法：

因?yàn)樗侵苯訙y(cè)水流速的，其他的3種方法均是采用水力學公式利用水位換算出的流量。流速面積法典型的代表產品是多普勒超聲波流量計，其利用多普勒效應進行流速測量，內部集成水位計測量水位并換算過流面積

多普勒超聲波流量計是利用聲波在流體中傳播的多普勒效應，通過測定流體中運動粒子散射聲波的多普勒頻移，即可得到流體的速度，結合內置壓力式水位計，利用速度面積法，即可測量液體的流量。適合于明渠、河道及難以建造標準斷面的流速流量測量以及于各種滿管和非滿管明渠流速流量測量。

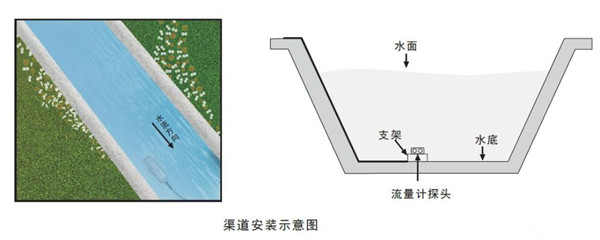

以下是安裝示意圖：

現場案例：

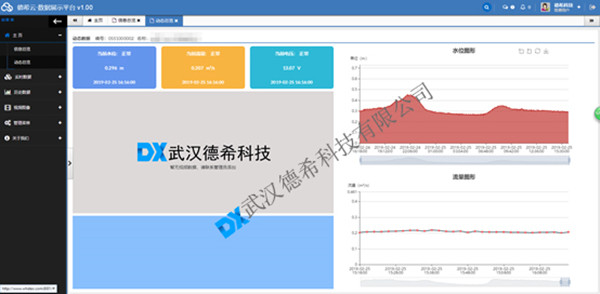

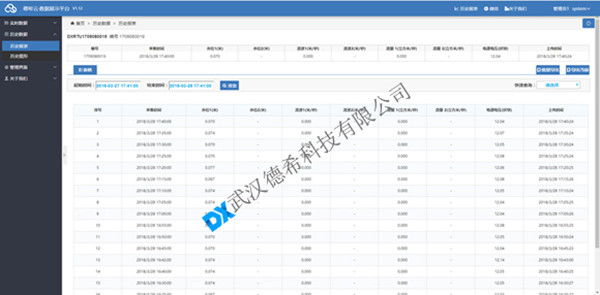

灌溉渠道流量監測云平臺“將監測結果以直觀的方式在WEB端、移動端進行展示，供用戶實時了解水位、流量、雨量等信息，并可對歷史數據進行查詢、統計、分析。
