本文涉及一種測流設備，特別設計一種基于常規水文纜道得自行驅動的雷達波自動測流設備，尤其適用于河道高洪流量測驗。

河道流量測驗是水文工作的重要組成部分，其各種數據的獲取對水資源的充分利用及防汛抗洪工作的開展具有重要作用。

目前，許多常規水文站在河道流量測驗種采用纜道方式流速儀法，纜道方式流速儀法需要懸吊鉛魚，測流時鉛魚和流速儀需要入水，所以該種方式必須同時使用循環索（往返運行）與起重索（垂直升降），該種方式需要絞車牽引，體積龐大，能耗高，結構復雜。現有的自驅式雷達波測流系統僅使用一個行走輪在主索上移動，運行過程中不平穩，容易打滑，且測流儀器只能通過充電插座充電，充電不方便。

本產品所要解決的技術問題是，針對現有技術不足，提供一種基于常規水文纜道的自驅式雷達波測流設備。

為解決上述技術問題，本產品所采用的技術方案是：一種基于常規水文纜道的自驅式雷達波測流設備，包括測流儀器箱，所述測流儀器箱內安裝有驅動裝置；所述驅動裝置通過傳動機構驅動安裝在所述測流儀器箱頂部的至少兩個行走輪在水文站纜道的主索上移動；所述測流儀器箱與站房控制中心通信。

移動式雷達波測流系統是我公司自主研發的產品系統，主要由纜道基礎、控制及傳輸系統、雷達運行車、水位計、雷達流速儀組成，以非接觸方式測量河流表面流速和水位，自動換算流量，并實時上傳數據到服務器。

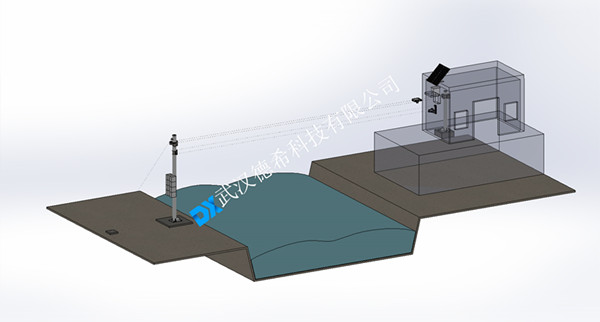

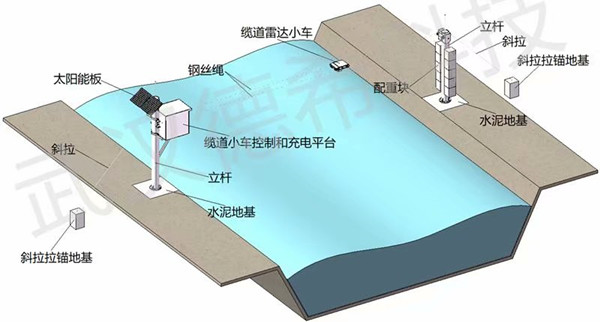

移動式雷達波測流系統通過架設簡易纜道，在纜道上懸掛雷達運行車和雷達流速儀，通過安裝的雷達水位計或者其他水位測量裝置結合大斷面數據和測流垂線參數，雷達運行車自動根據垂線位置測量每個垂線的流速，通過短距離無線通訊發送到控制及傳輸系統，控制及傳輸系統內的遙測終端機會計算出每個小斷面的流速、流量、面積等數據，所有垂線測量完成后，自動計算出大斷面的過流面積、平均流速、流量等數據，最終上傳到平臺供用戶分析查看并下載。

移動式雷達波測流系統安裝方便、測流迅速、不受風雨和停電限制，適用高流速、寬河道測流，也可用于巡測和一般性測流。應用于水文監測、防洪防澇、環保排污監測等領域。

產品特點：

1、無人值守，全自動采集和計算流量

2、可支持300m以上寬河道測量

3、非接觸、低損耗、維護少、不懼泥沙

4、全天候測量，可在夜間、雨天測流

5、適用洪水期高水位，高流速條件測量

6、測量精度高、速度快，不受風雨和停電影響

7、安裝簡單、功能完備、運行可靠

8、內部集成增益調節，可以適應不同的測流距離自動請求充電與斷開充電

9、設備能根據水位自動調整采集的垂線，只有垂線在水中才進行采集支持現場設備參數與遠程設置參數

10、可使用本公司相應水位計產品，與移動式雷達波測流系統結合使用，數據上傳至平臺可以查閱流量、流速等數據

11、可根據不同水位級變化自動進行選擇對應的垂線測流，全自動，完全滿足水文規范的要求，測驗精度高

12、軟件平臺可直接生成各種水文規范報表，直接參與資料整編，還可定制軟件功能

13、支持水位流量對比分析圖，水位過流面積對比分析圖，水位流速對比分析圖，流速分布柱狀圖等圖形展示

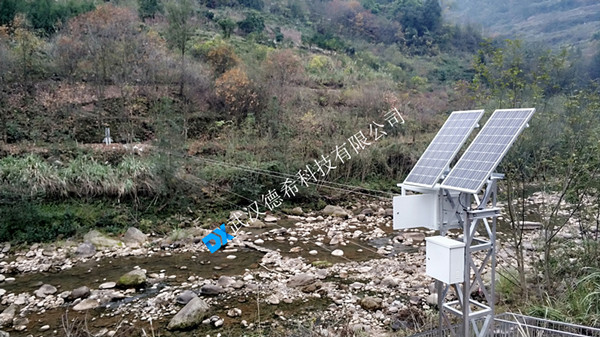

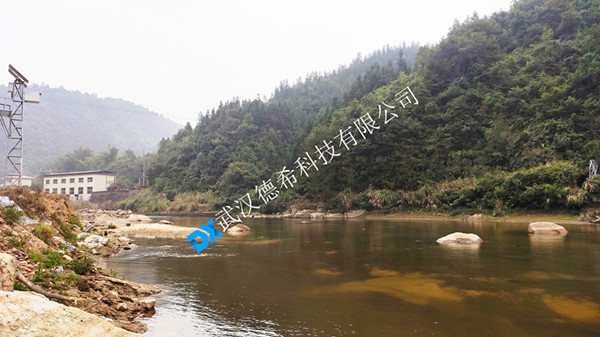

安裝案例：
