為實施污染物排放總量控制，準確及時地記錄和掌握污染源排放情況，預防和及時發現污染事故，提高環境監控的管理水平，紹興市環?？萍挤?wù)中心承擔廢水在線監控系統中的在線監測系統部分。該項目實施后，能夠自動計量污水排放量是多少，自動完成COD、pH、流量等參數的在線監測，自動完成環境信息的連網傳輸和分析處理，其性能達到國家對污染源治理設施監控系統的技術要求。廢水在線監控系統由廢水在線監測系統和視頻監控系統組成，本方案介紹廢水在線監測流量系統部分。

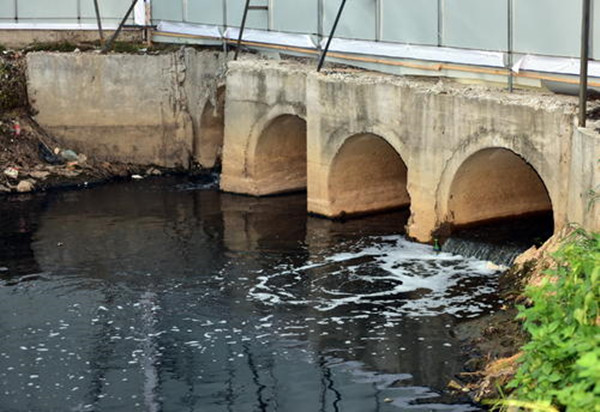

對于廢水污水監測不同的環境使用的設備不同， 污水排水口分為管道 渠道 河流三種環境。一般管道中可以選用多普勒流量計 和電磁流量計（注明：電磁流量計必須在滿管中使用），渠道和河流監測可以用多普勒流量計和雷達流量計，以下是三種設備的詳細說明介紹。

1、電磁流量計

電磁流量計研發于20世紀中葉，并于七八十年代在工業生產過程中被廣泛運用。其運行原理是基于法拉第電磁感應定律，即被測介質垂直于磁力線方向流動，因而在與介質流動和磁力線都垂直的方向上產生感應電動勢。感應電動勢與被測介質流之間是正比例關系，利用流速和管道截面積可以得出瞬時流量。

水中的電導率是電磁流量計能夠正常工作的前提之一，污水中含有大量的雜質和鹽分，具有一定的電導率，所以，電磁流量計可以用于污水測量。而對于純凈水，則無法利用電磁流量計測量。電磁流量計的使用優勢在于精度高、測量穩定、適用范圍廣，可以根據介質選擇電極和內襯，在惡劣介質中也可用于完成測量工作；缺點是容易受到電磁波的干擾，管徑越大，價格就越昂貴，而且大管徑電磁流量計拆裝不容易，檢修困難。

2.多普勒流量計

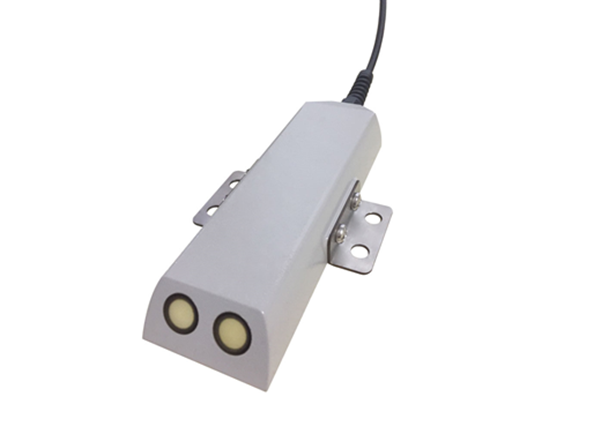

多普勒超聲波流量計是應用聲學多普勒效應原理制成的測流儀，采用超聲換能器，用超聲波探測流速。測量點在探頭的前方，不破壞流場，具有測量精度高，量程寬；可測弱流也可測強流；分辨率高，響應速度快；可測瞬時流速也可測平均流速；測量線性，流速檢定曲線不易變化；無機械轉動部件，不存在泥沙堵塞和水草纏繞問題；探頭堅固耐用，不易損壞，操作簡便等優點。缺點是；價格比較固定無下浮上浮波動

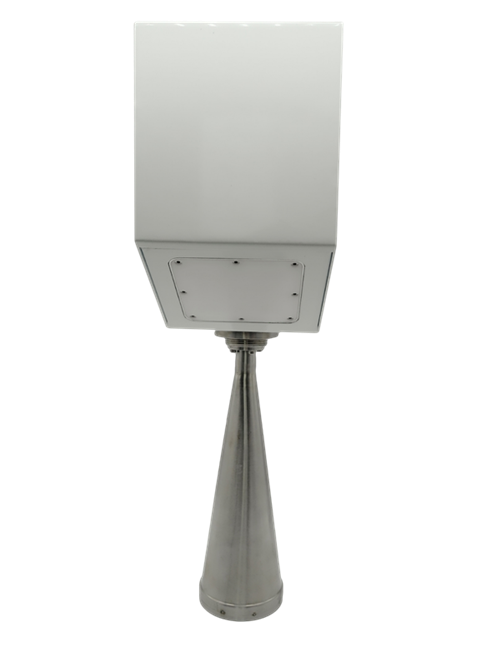

3. DX-LLX-1C雷達流量計是一款雷達式測流產品可同時測量水位、流速、流量、累計流量，采用多普勒雷達測速原理，對水流的表面流速進行探測，利用內置的雷達水位計可以測量水深。通過測量水深和流速以及在設備內部設置的斷面形態可以利用速度面積法計算出斷面的流速。微波雷達不受溫度梯度、壓力、空氣密度、風或其他氣象環境條件的影響，維護方便使用簡便。 雷達可以設置不同發射頻率，在多點近距離探測時，可有效地避免相鄰產品的雷達波束互擾影響。

第二部分，視頻監控在線監測， 4G攝像頭參數指標

分辨率：H.264 130萬 960P

鏡頭：標配6mm鏡頭 視角約70°15米 可換3.6 8 16 25mm鏡頭

夜視距離：2個點陣激光燈 紅外距離5-80米

TF卡存儲錄像：支持32G

網絡制式：聯通+移動+電信4G全網通

有線網絡：1個10/100M網口

第三部分，傳輸方式，介于傳感器監測出水位流速流量 需要通過RTu遠傳到環保局平臺上實時監控?cái)?shù)據與視頻?？梢酝ㄟ^(guò)光纖和無線網絡傳輸。遙測終端機（水文）是為滿足水利水情行業遙測對多通信信道，大容量數據存儲的要求而設計的新型遙測終端設備。它以高性能低功耗微控制器為核心，具有多個傳感器接口和多個通信接口，是集數據采集、顯示、存儲、通信和遠程管理等功能于一體的智能遙測數字終端設備。

第四部分，供電方式可采用市電供電或者太陽能蓄電池供電。

第五部分，數據平臺，可以將遙測終端機采集到的傳感器數據發送到服務器 上，其功能包括：GIS 地理信息數據、站點分組、站點的實時數據、歷史數據、 歷史圖形、站點圖片抓拍、站點視頻、數據導出、EXCLE 報表。
