水資源短缺已經成為全球性的問題，隨著經濟的發展，日益增長的用水需求與水資源短缺之間的矛盾迫使世界各國都在尋求解決的有效辦法。因此，采用現代化手段，建設水資源實時監控系統，動態掌握區域水資源變化及利用情況，很大限度的調控使用效率，對區域內的雨情水情進行自動監測，實現雨情水情監測數據的及時采集和準確傳輸；對各類水資源信息和防汛抗旱信息進行準確的查詢、分析和處理，是促進經濟社會可持續發展的迫切需要。

借助德?？萍紵o線遙測終端機及數據中心平臺對全區河道的水文、雨量、流速、水質等進行全面實時的監測，做到了全局把控，提高了效率，降低了操作維護成本。

本系統由以下部分組成：

傳輸設備：遙測終端機、前端采集設備：水位計、流量計等各種傳感器；視頻監控設備：視頻服務器、攝像頭等；服務器，數據展示平臺

          河流無線監測系統主要針對降雨量、水位、水質、流量等監測量進行采集與處理，同時支持現場圖片抓拍、視頻傳輸，通過數據、圖片、視頻的形式了解現場的狀況。可采用全數字網絡化平臺管理，將前端數字視頻圖像及控制信號,利用無線通信終端,通過GPRS/3G網絡傳回到控制中心及各水務局監控中心，實現分布監控，集中控制和管理的功能。

主要采集設備介紹：

　　1、非接觸雷達流量計

　　雷達流速儀

　　產品特點：

　　●防水、防結露、防雷設計，適用于各種野外環境；

　　●進口平面微帶雷達非接觸式測量，不受氣候、泥沙及漂浮物影響；

　　●能夠適應復雜情況，不受高水位、垃圾、淤泥、植被等影響；

　　●快速精確測量，數據輸出穩定，且適用于洪水期高流速環境；

　　●測量運行和休眠模式相結合；

　　●雷達發射波束角小，準確度高，不易受外界影響；

　　●結構小巧，功耗低，安裝方便、易維護；

　　●配套控制器遠傳設備，可輕松對接現有水文遙測系統；

　　●寬輸入電壓范圍，適合太陽能電池供電；

　　●擁有渠道流速模型，測量精度更高。

　　技術參數：

　　測量范圍：0.01-20m/s

　　測量精度：±0.01m/s

　　雷達垂直傾斜角修正：自動修正

　　流速方向識別：雙向

　　雷達頻率： 24GHz

　　有效距離：0-40m

　　供電范圍：12 VDC

　　輸出接口：RS485

　　功耗：＜1W

　　工作溫度：-10-60℃

　　存儲溫度：-20-70℃

　　相當濕度：0-95%RH

　　防護等級：IP66

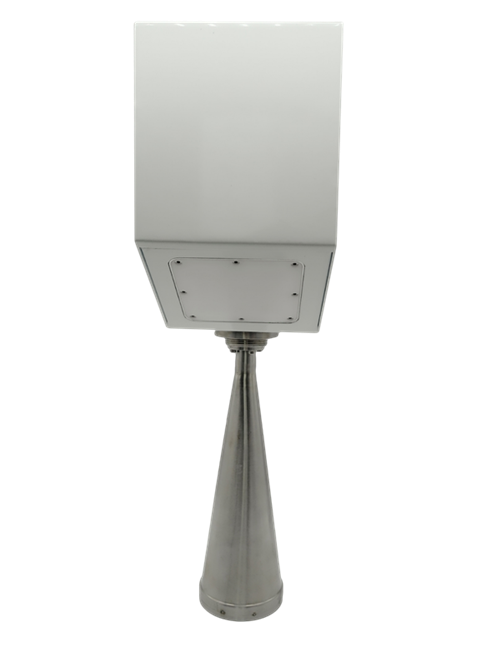

　　雷達水位計

　　技術參數：

　　測量范圍：30m或70m

　　精度：±3mm

　　頻率范圍：26GHz

　　供電電壓：6-24V

　　信號輸出：RS485 Modbus

安裝案例：

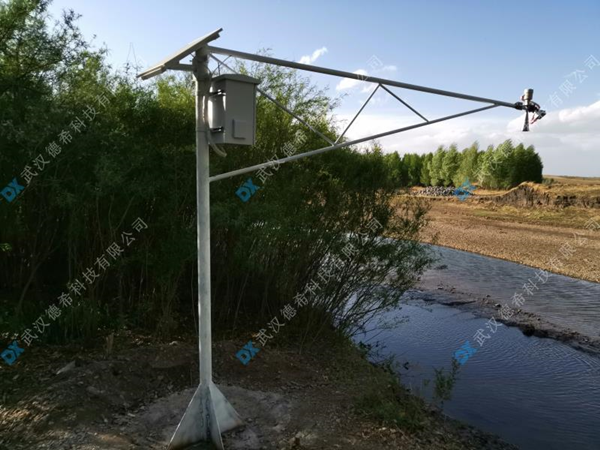

案例一

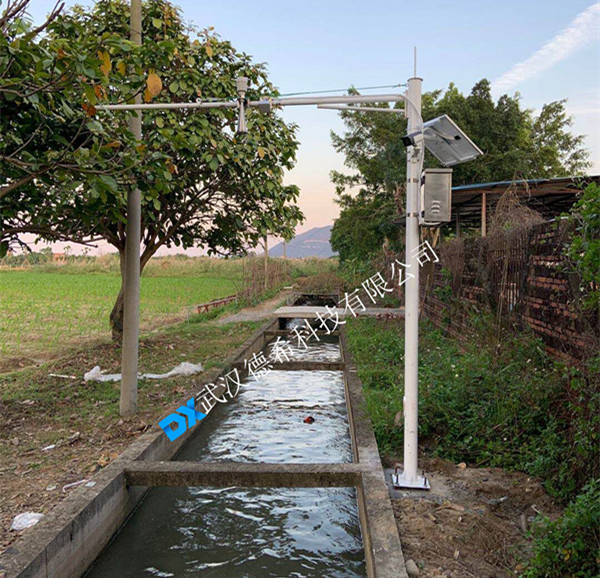

   案例二
